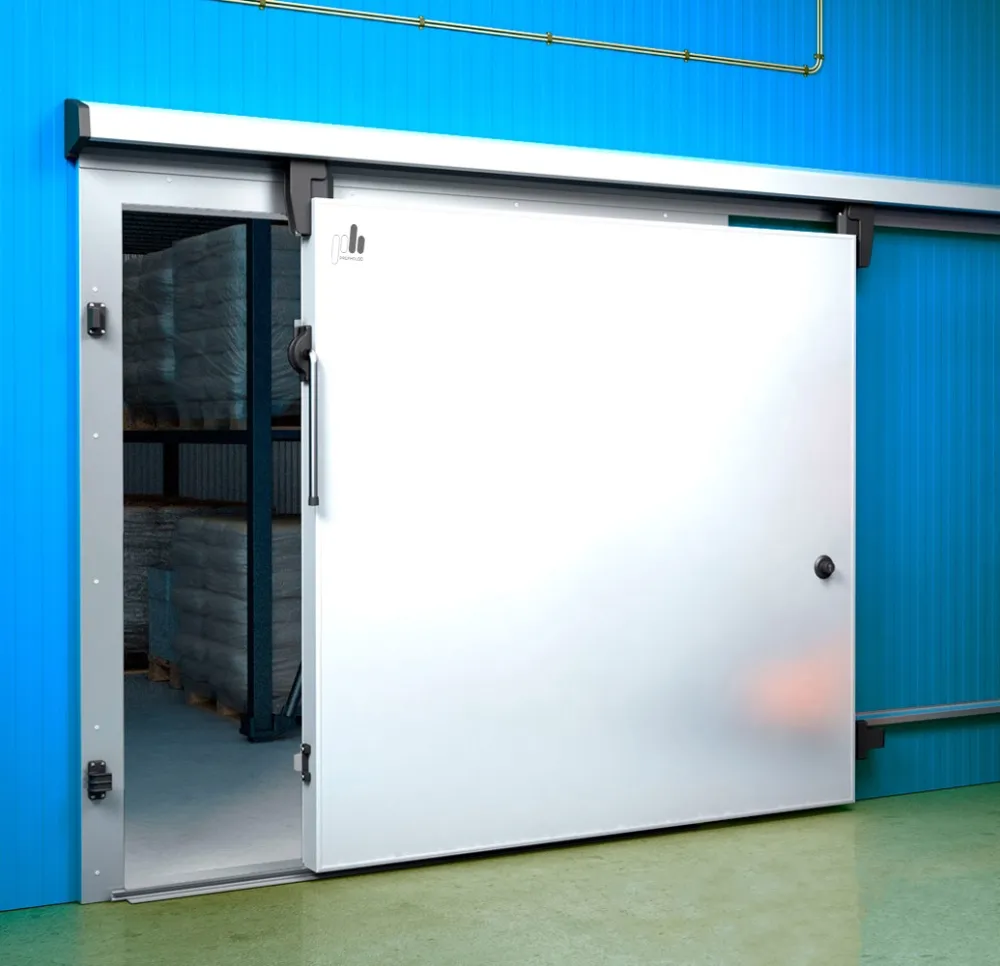

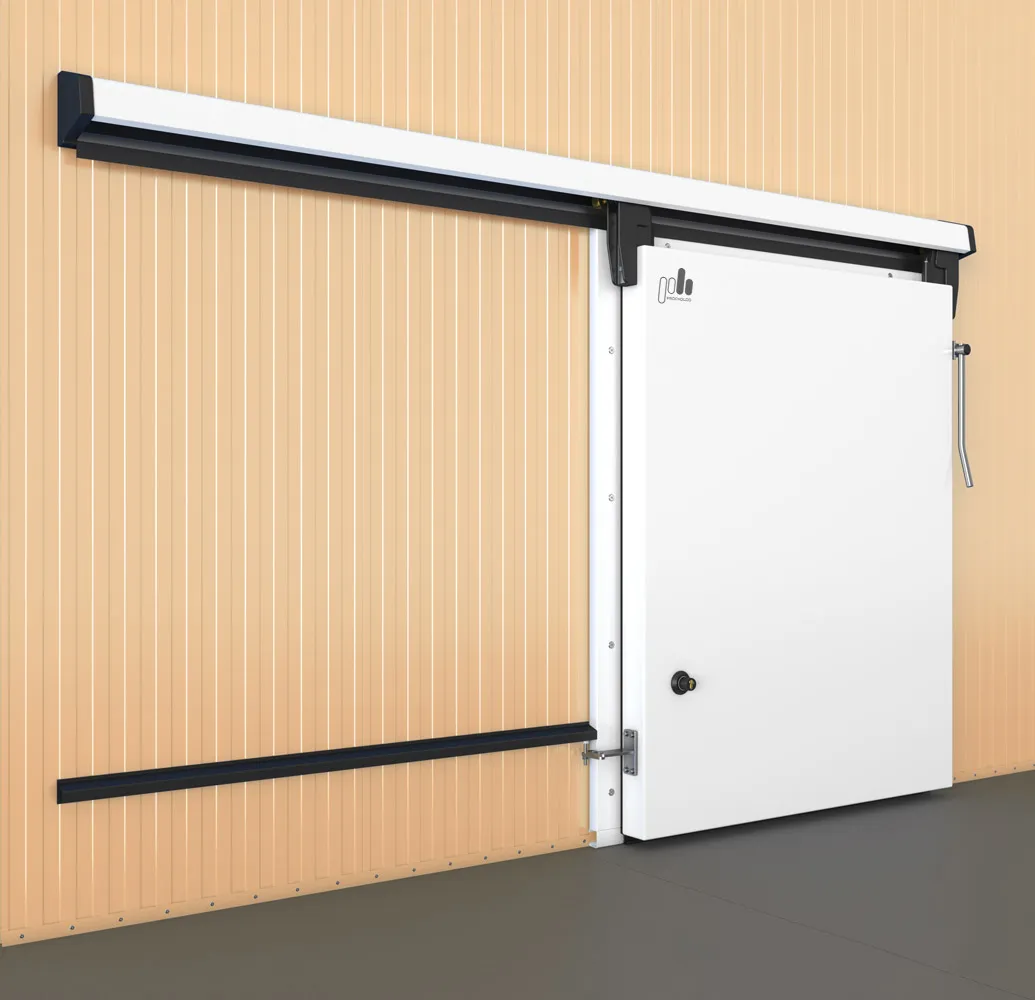

Откатные холодильные двери (ОД, ОД С, ОД ПХ)

Откатные двери (ОД) «ПрофХолод» применяются в холодильных и морозильных камерах любых температурных режимов и габаритов.

Двери укомплектованы надежной фурнитурой европейского производства. Направляющие из анодированного алюминия крепятся к стене.

Низкотемпературные холодильные двери комплектуются рычагом открывания. Эргономичные двери европейского качества позволяют существенно экономить пространство помещений.

Откатные двери используются:

• В местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;

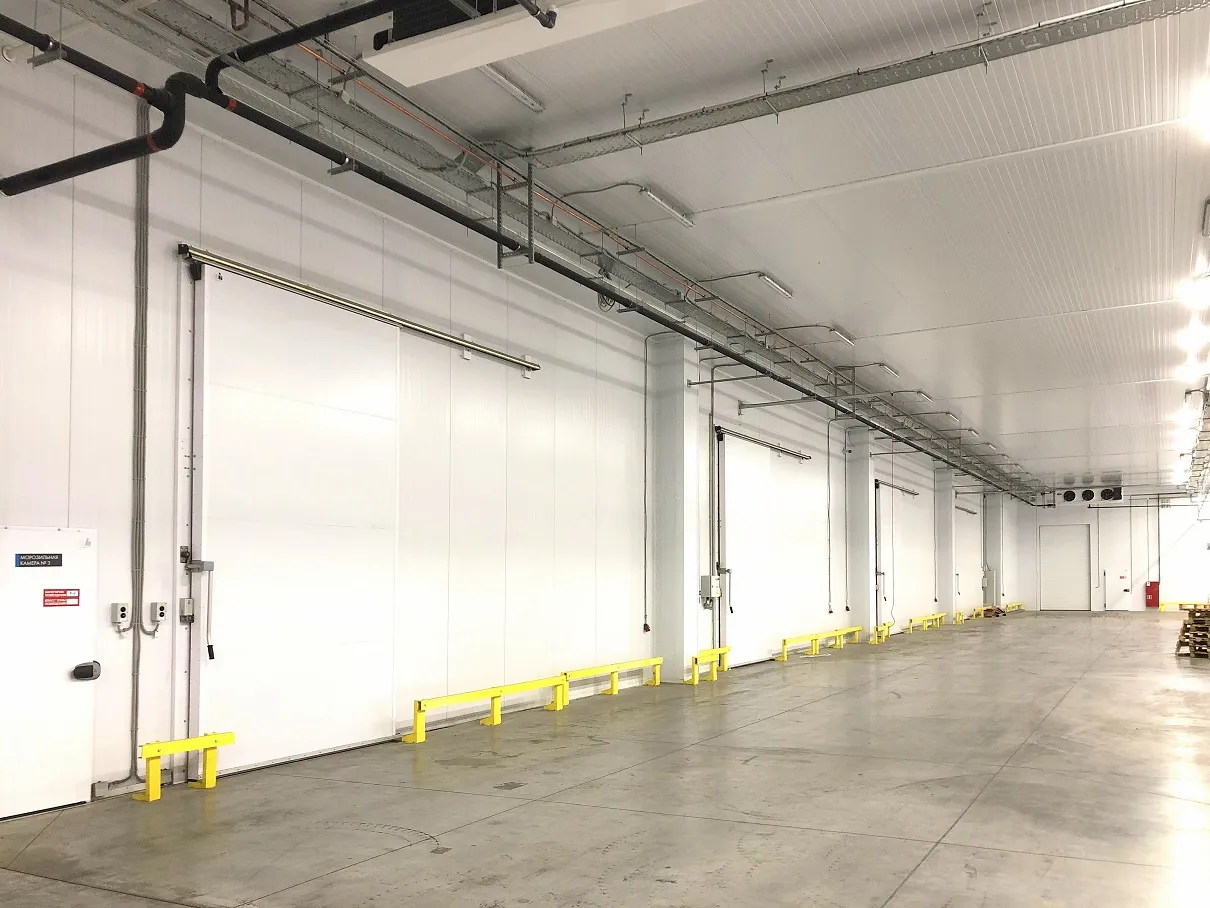

• В холодильных камерах любого объема, складах, терминалах;
• В помещениях где применяется монорельс;
• Для стабилизации климатического режима в помещениях;
• В помещениях с отсутствием требований к гигиене.

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан плотностью до 50 кг/м3.

Металлические торцы придают дверям дополнительную стойкость к боковым ударам, неизбежным при эксплуатации.

В зависимости от степени агрессивности рабочей среды, возможно изготовление полотна откатной двери с таким видом металла:

• Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL
• Неокрашенная оцинкованная сталь
• Нержавеющая сталь Aisi 430 (для непищевых продуктов)
• Нержавеющая сталь Aisi 304 (для пищевых продуктов)
• Пищевая сталь с ламинированным покрытием Food Safe

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

Уплотнители для откатных дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой. Уплотнители в откатных дверях применяется внизу дверного полотна в безпороговом исполнении двери и по периметру полотна во всех случаях.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаной стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

• Ширина рамы = ширина светового проёма + 300мм;
• Высота рамы = высота светового проёма + 170 (беспороговое исполнение);
• Высота рамы = высота светового проёма + 150 + высота порога (пороговое исполнение).

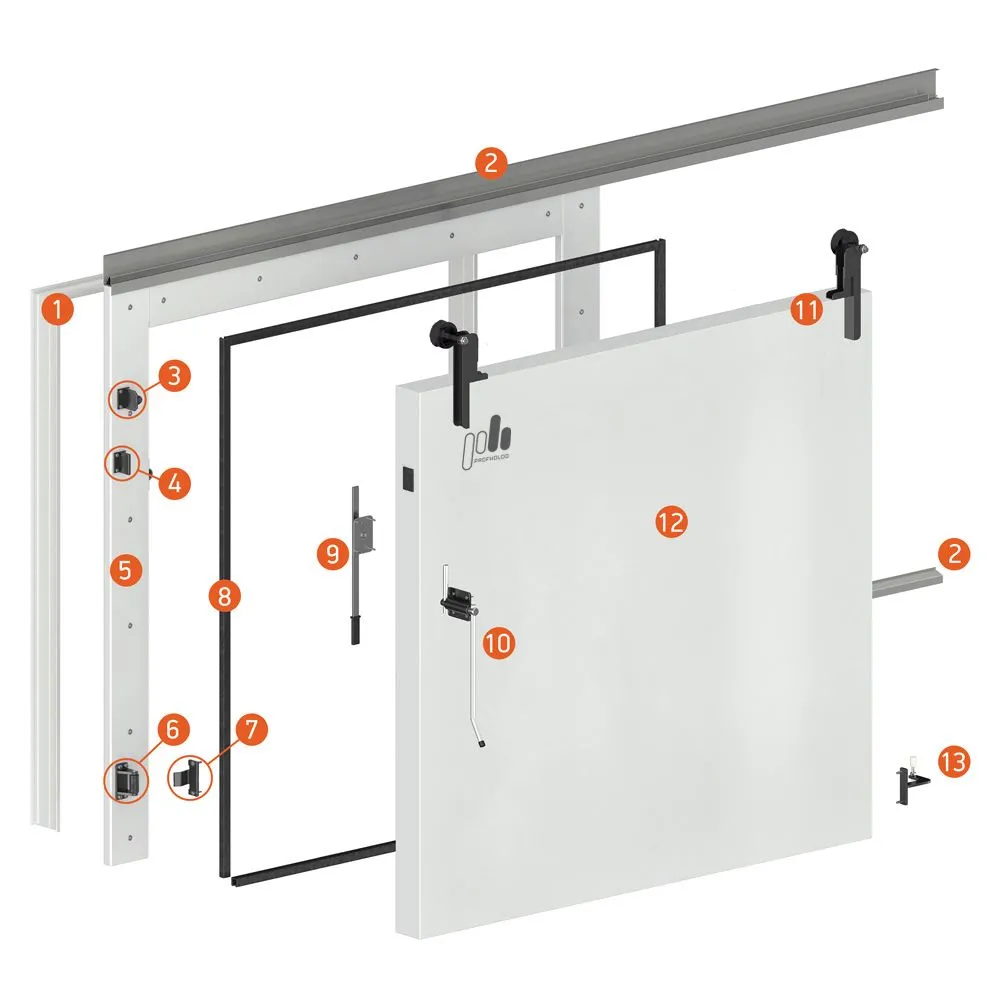

Фурнитура

Откатные двери комплектуются

• усиленной фурнитурой собственного производства «ПрофХолод»
• фурнитурой испанских компаний «Киде», Kide, и «Колдтек», Coldtech
• французской «Фермод», Fermod
• немецкой «Райрбах», Rahrbach

Срок службы особо прочной фурнитуры «ПрофХолод» увеличен в 1,5 раза за счет модернизации элементов.

Направляющие профили для откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия и рассчитаны на нагрузки до 200 кг. Система боковых направляющих ОД «ПрофХолод» расположена на стене, на сэндвич-панели, без крепления к полу. Благодаря такой конструкции в направляющие не попадают посторонние предметы — а значит, повышается надежность и долговечность механизмов. Ролики кронштейнов и комплекты упоров и захватов изготовлены из маслонаполненного полиамида, который обеспечивает постоянное самосмазывание механизма.

Одностворчатые откатные двери легкой серии по умолчанию комплектуются фурнитурой Kide или Coldtech: Box A, Box B или Box C, Box F, Box E, замком для откатной двери.

Одностворчатые откатные двери тяжелой серии комплектуются фурнитурой «ПрофХолод», фурнитурой Kide и Fermod: Box A, Box B или Box C, Box D, Box H (если дверь толще 150 мм), внутренней ручкой Fermod 3350, упором для откатной двери тяжелой серии и замком для откатной двери Kide.

Дополнительные опции

Холодильные двери общего назначения производства завода «Профхолод» могут быть изготовлены со следующими дополнительными опциями:

1. Обрамление дверного проема

Дверные проемы в сэндвич-панелях обрамляются специальным П-образным элементом, который выполнен из двух металлических уголков и «стыковочного» пластикового профиля

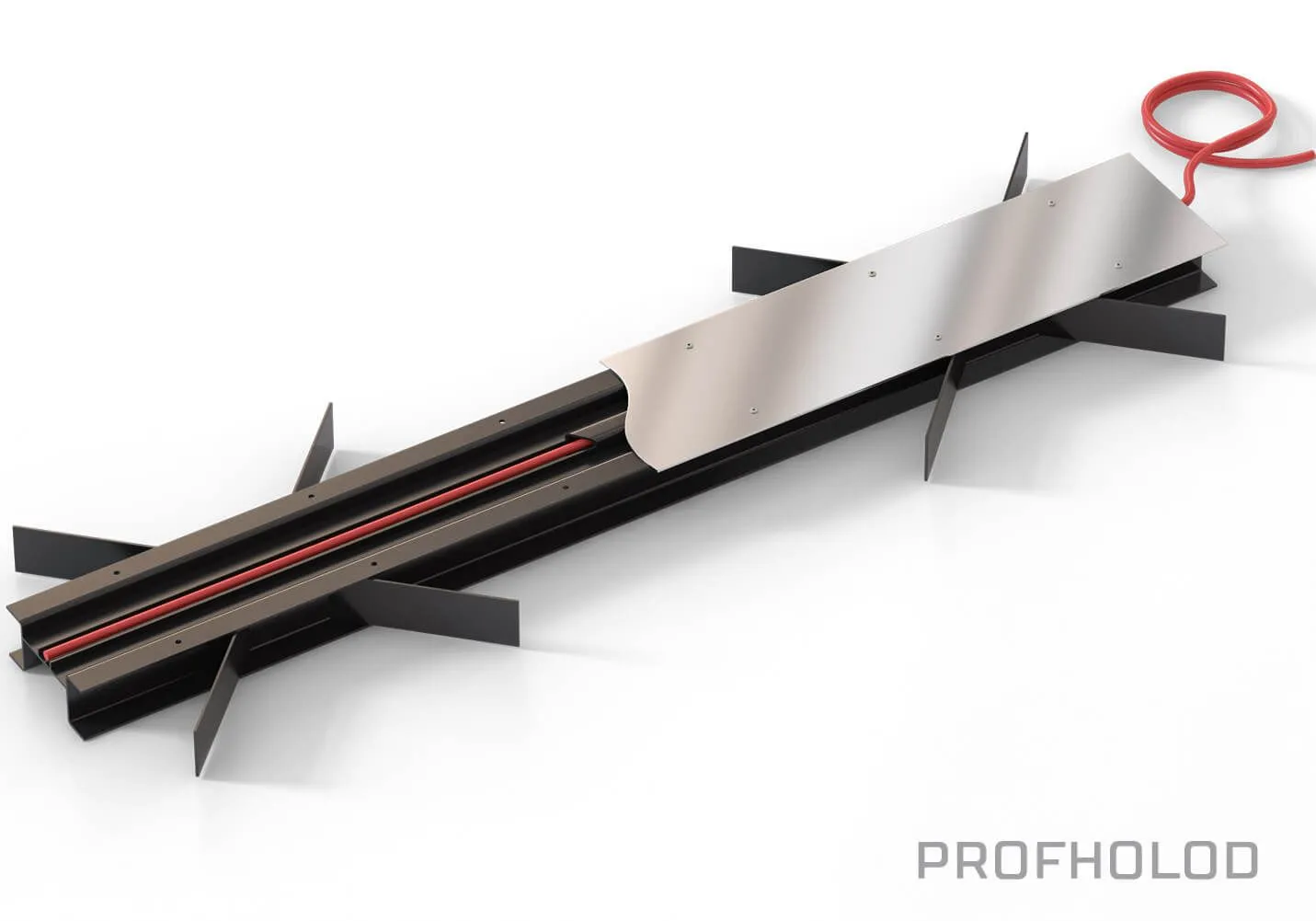

2. Обогреваемый порог

Обогреваемый дверной порог рекомендуется устанавливать в безпороговых низкотемпературных дверях, для предотвращения примерзания нижней части уплотнителя к дверной раме. В порог устанавливается ПЭН мощностью 40Вт.

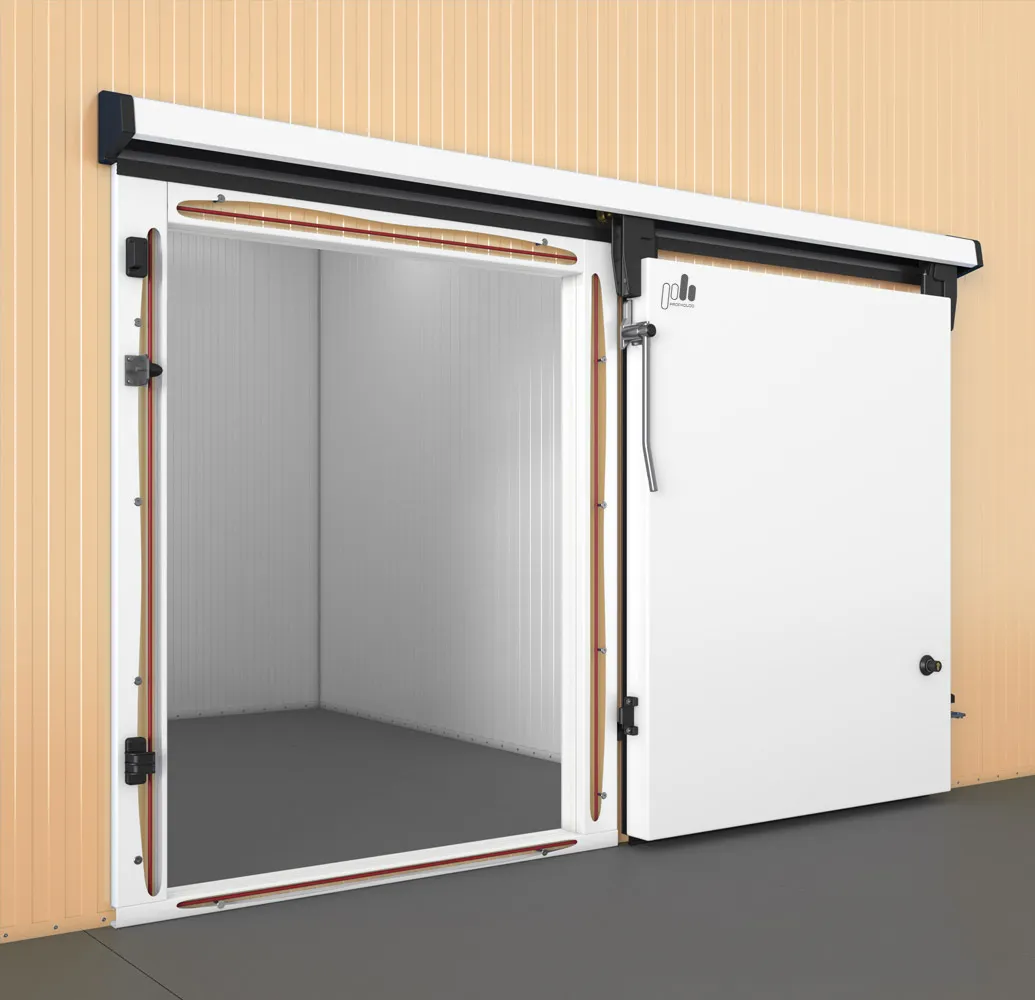

3. ПЭН обогрева металлической рамы (для НИЗКОтемпературных камер, ниже 0°С). Краткое наименование: Н

ПЭН устанавливается по периметру дверной рамы, для предотвращения примерзания уплотнителя к дверной раме в низкотемпературных камерах. Мощность ПЭНа 40Вт на м.

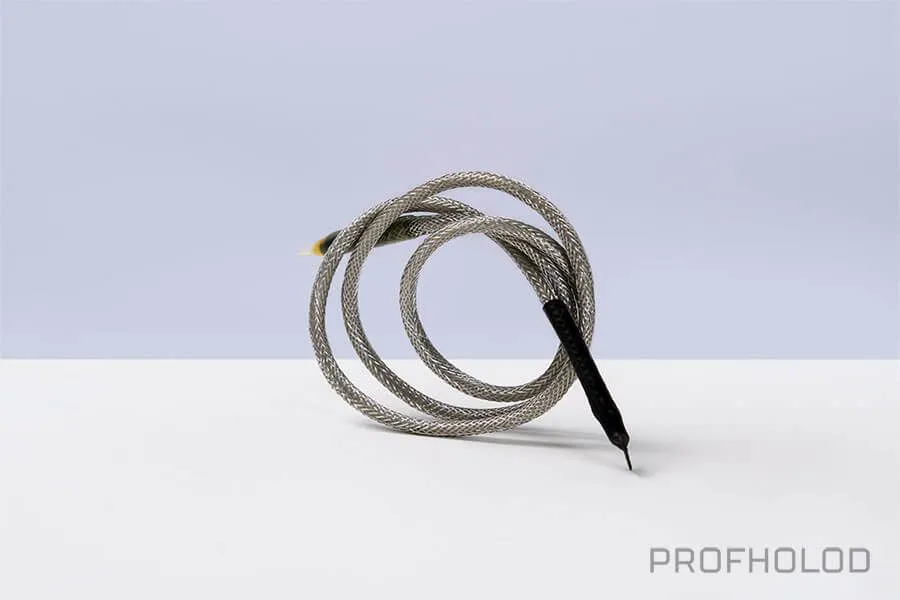

4. ПЭН обогрева уплотнителя двери (для НИЗКОтемпературных камер, ниже -25°С, шокер). Краткое наименование: ПЭН Р

ПЭН устанавливается во внутренний контур уплотнителя дверного полотна, в дверях устанавливаемых в камерах шоковой заморозки. Мощность ПЭНа 20Вт на м.

5. Комплект крепления дверной рамы к сэндвич панели с проёмом. Краткое наименование: КРС

6. Комплект крепления дверной рамы к кирпичной стене. Краткое наименование: КРК

7. Дверная рама и полотно двери с нержавеющей стали

Предлагается на выбор два вида нержавеющей стали: AISI 304 (для пищевых продуктов) и AISI 430 (для непищевых продуктов)

8. Окно в полотне двери

Предлагаются два варианта двухкамерных пластиковых окон с одинарным стеклопакетом: 400х400 мм и 400х600 мм.

9. Обустройство рамы под монорельс

Дверные рамы под монорельс устанавливаются на сэндвич-панели или кирпичную стену. Ширина и высота проема под монорельс зависят от габаритов изделий, которые будут перемещаться по монорельсу. В базовой комплектации к дверям с проемом в раме под монорельс идет так же ПВХ завеса по размеру проема.

10. Отбойники на полотно двери

Компания Профхолод предлагает несколько видов материалов в качестве отбойника для одностворчатых дверей, стандартная высота отбойника 50 см..

• AISI 304 нерж. металл 2 мм;
• AISI 430 нерж. металл 2 мм;
• ПНД пластик 4 мм;.
• Рифлёный металл «Квинтет» 1.5 мм

11. Пандус

Производятся пандусы двух типов стационарный и накладной. Стационарный пандус устанавливается к дверям с безпороговой рамой. Накладной пандус оборудован дополнительными ручками, для удобства перемещения. Так же в безпороговых, низкотемпературных дверях, в пандус монтируется ПЭН 40Вт, для предотвращения промерзания нижнего уплотнителя к снованию пандуса.

• Стандартная глубина пандуса: 1000 мм
• Ширина: от 800 до 2500 мм
• Высота: от 50 до 200
• Основа пандуса: окрашенная сталь 2 мм
• Верхняя часть: рифлёный металл «Квинтет» 1.5 мм
• Нагрузка: 300 кг.

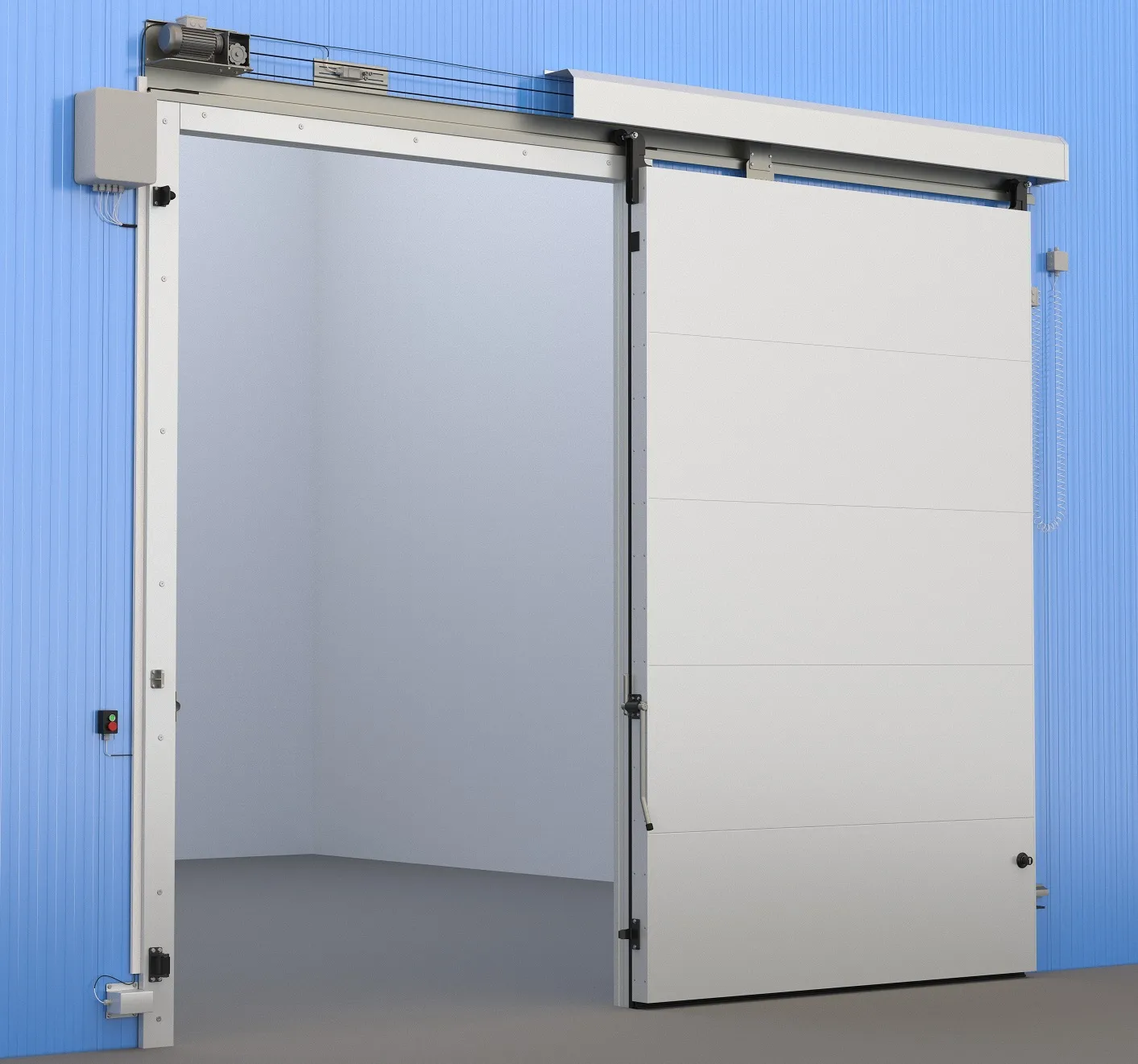

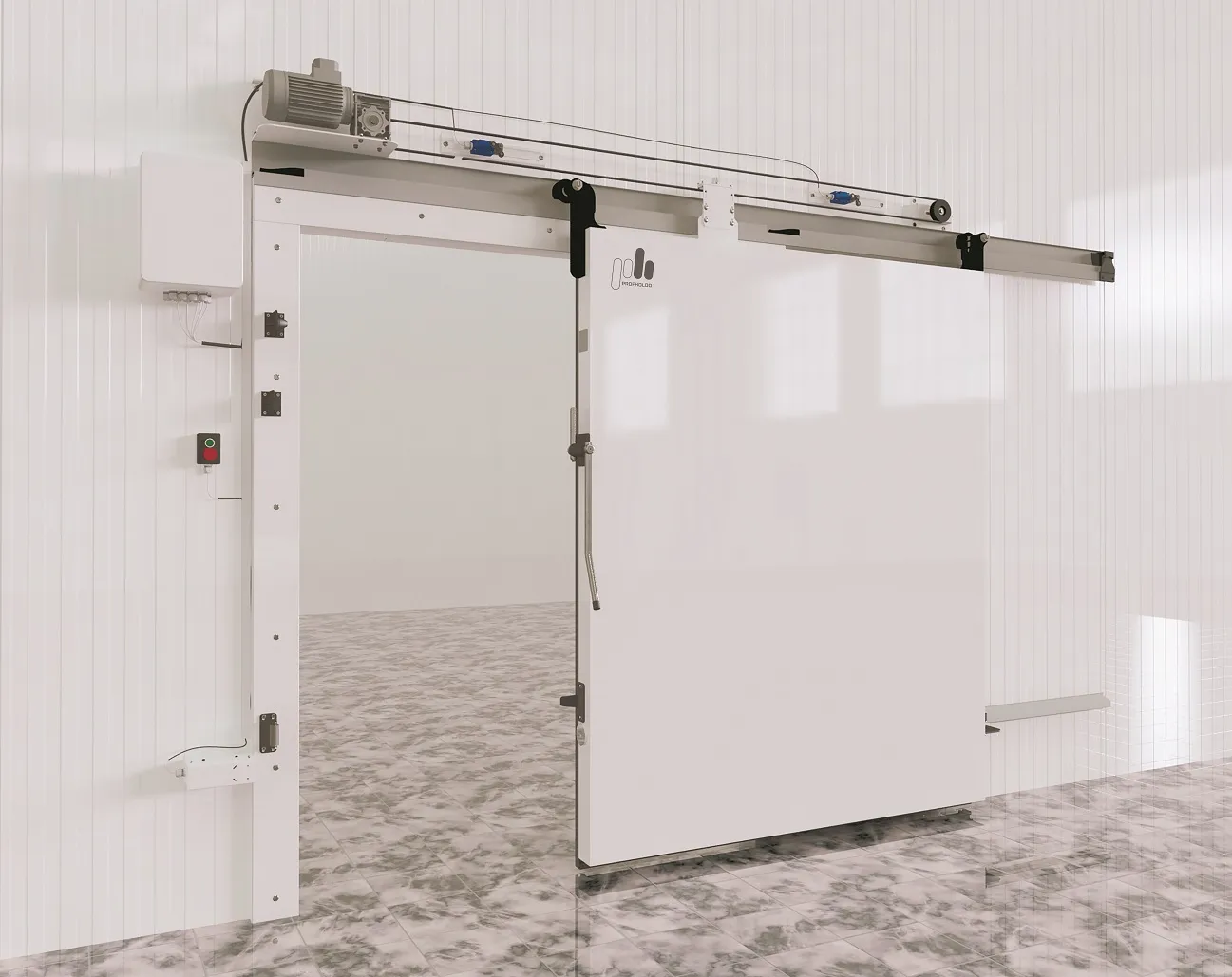

12. Электропривод «ПрофХолод»

Электропривод «ПрофХолод» сокращает потери холода, упрощает доступ в помещение за счет автоматизации открывания и закрывания дверей и выделяется привлекательной ценой. Привод разработан с учетом особенностей эксплуатации холодильных камер в России и в тестовом режиме прошел 150 000 циклов открывания-закрывания.

Для самых популярных размеров проемов

Электропривод устанавливается на дверные проемы шириной до 3 и высотой до 5 метров на откатные двери с собственной усиленной фурнитурой, с испанской фурнитурой «Киде» (Kide) или с итальянской «ЭмТиАш» (MTH).

Полная преднастройка привода

Чтобы облегчить установку привода, механизм поставляется полностью настроенным и проходит испытания в заводских условиях на стенде «ПрофХолода».

Безопасная работа

Механизм оснащен датчиками безопасности и надежно защищен от перегрузок: при попадании на траекторию движения двери посторонних элементов дверь останавливается автоматически. Система безопасности обеспечивает аварийное открывание: кнопки управления дверью дублируются внутри холодильной камеры, а при отключении электропитания дверь можно открывать и закрывать вручную.

Легкость управления

Управлять приводом можно с помощью кнопки открывания/закрывания, шнура или пульта дистанционного управления. С помощью таймера автоматического закрывания привод можно настроить так, чтобы он автоматически закрывал дверь — от 1 секунды после открывания. Электропривод позволяет дополнительно настроить скорость движения двери, время ускорения и торможения, усилие при начале движения двери.

В базовую комплектацию электропривода «ПрофХолод» входят:

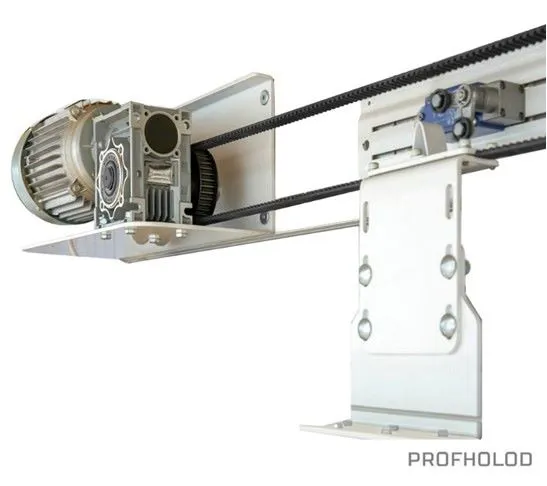

• Приводная станция: электродвигатель с червячным редуктором, на выходном валу которого установлен зубчатый шкив, кронштейн крепления
• Натяжная станция с зубчатым шкивом с кронштейном крепления
• Зубчатый ремень с кронштейном крепления
• Электрический шкаф с элементами автоматики
• Концевые выключатели положения двери с элементами монтажа
• 2 стационарных кнопочных поста с кнопками пуска и аварийной остановки
• Соединительные кабели

Опции:

• Выносной шнуровой переключатель отката двери
• Замок с электроконтактом
• Таймер
• Фотоэлектрические датчики
• Оптические датчики
• Пульт дистанционного управления
• Защитный кожух

Гарантия на привод — 1 год.

13. Электропривод «Дервет» (Dervet), Италия

Характеристики:

• Рабочий диапазон температур от –25 до + 55
• Вес дверного полотна до 200 кг
• Степень защиты IP65: полная защита от пыли, защита от воздействия воды

Опции:

• Пульт дистанционного управления
• Датчик защиты от закрывания на фотоэлементах
• Резервный аккумулятор для питания привода при отключении электроэнергии
• Шнуровой выключатель

14. Электрический привод FERMOD KIT 5010

Предназначен для автоматизации закрывания-открывания откатных холодильных дверей. Применяется для откатных дверей с системой направляющих Fermatic 2157, Fermatic 3536-3538. Производитель — «Фермод», Fermod (Франция).

15. Штифтовой замок «ПрофХолод»

Устанавливается на двери толщиной от 100 до 120 мм.

16. Штифтовой замок «ПрофХолод» для откатных дверей с электроприводом

Специальный замок для откатных холодильных дверей с электроприводом. Разработан в Департаменте технических решений и новых разработок «ПрофХолода».

Преимущества

•

  Увеличенный срок эксплуатации
  с усиленной фурнитурой «ПрофХолода»
  Латунные ролики и кронштейны из стали
  толщиной 8 мм обеспечивают повышенную прочность

•

  Возможность заказать сборные двери ОД С «ПрофХолода» сокращают затраты на транспортировку
  до 50% за счет компактной упаковки

•

  Любой цвет по каталогу RAL, нержавеющая сталь
  и другие покрытия Вы можете заказать в «ПрофХолоде» любое количество дверей любого цвета и покрытия.

Сроки производства

Ваши двери будут готовы за 2 недели с момента оформления заказа. Цех «ПрофХолода» по производству холодильных дверей в Московской области выпускает до 8 000 холодильных дверей в год на оборудовании ведущих компаний из Италии и Португалии: «Адира», «Евромак» и «САИП».

Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа. Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
