Универсальный контроллер ZONT H5000+ PRO.V2 для удаленного управления сложными инженерными системами

Универсальный контроллер ZONT H5000+ PRO.V2 – прибор для профессиональной автоматизации и дистанционного управления инженерными системами любой сложности.

Универсальный контроллер ZONT H5000+ PRO.V2 — новинка в линейке универсальных контроллеров. Обновленный корпус позволяет устанавливать прибор как в монтажный шкаф, так и размещать на стене. Встроенная панель ручного управления предназначена для контроля и управления настроенными контурами. Индикаторы на корпусе контроллера отображают работу контуров.

Контроллер H5000+ PRO.V2представляет собой устройство, обладающее возможностями гибкого программирования для решения задач автоматизации и подходит для дистанционного контроля и управления сложными инженерными системами.

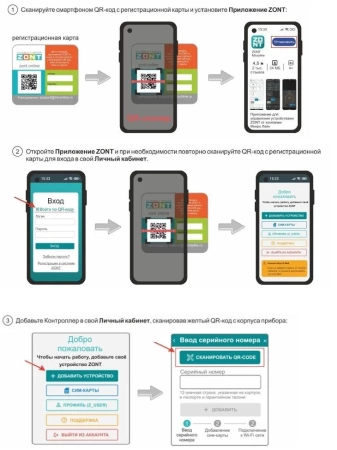

Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

Прибор обладает 3 видами связи: GSM 4G LTE, Wi-Fi и Ethernet.

Контроллер ZONT H5000+ PRO.V2 может управлять несколькими котлами (до 20-ти) релейно или по цифровой шине. Под крышку прибора устанавливаются 2 платы цифровых шин, если требуется управление большим количеством котлов по цифровой шине, то используются внешние адаптеры.

Прибор обладает 12 релейными выходами, 6 универсальными входами/выходами, 2 аналоговыми выходами 0-10В, 2 токовыми входами 4-20 мА, 12 входами NTC и поддерживает работу с 5-ю блоками расширения ZONT любого номинала.

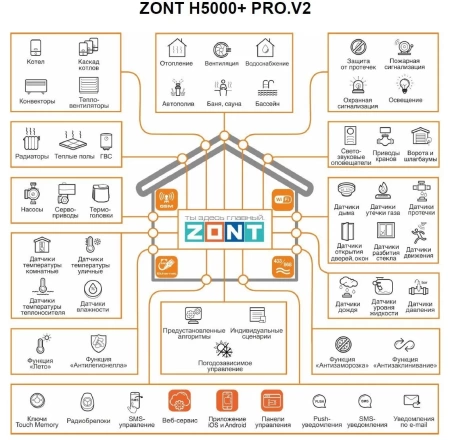

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H5000+ PRO.V2 строятся системы диспетчеризации котельной, полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Протоколы взаимодействия со сторонним оборудованием

• Modbus RTU: открытый коммуникационный протокол. Контроллер является master-устройством.
• MQTT: сетевой протокол для потоковой передачи данных между устройствами IoT (интернет вещей).

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, исполнительных устройств — смесительные узлы, насосы, 3-х и 2-х ходовые клапаны, термоголовки и др.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления каждым котлом требуется подключить внешний адаптер цифровых шин.

Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS и Wi-Fi каналы связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android. Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев.

Контроллер ZONT H5000+ PRO.V2 успешно применяется на следующих объектах:

— розничные точки продаж / предоставления услуг / офисные помещения,

— производства / склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

• управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;
• реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;
• настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте работу охранных и сигнализирующих устройств, передавайте данные ответственным лицам;
• программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);
• контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

Контроллер в своей работе использует данные как от проводных, так и от радиодатчиков, работающих на специализированной защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При появлении питания в сети контроллер возобновит управление подключенными исполнительными устройствами.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H5000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

С универсальным контроллером ZONT Н5000+ PRO.V2:

— вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;

— вы можете быть уверенным в работоспособности всей инженерной системы;

— вы экономите на энергоносителях от 35%!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

GSM — резервный:

• поддержка 2G
• поддержка 4G – приборы с наклейкой на упаковке «4G»

Ethernet — TCP/IP, 10/100BASE-T

1-Wire (3 шт.): порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт. на порт)

MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью.

MODBUS: открытый коммуникационный протокол. Контроллер является master-устройством

для расширенного управления котлом по цифровому протоколу

Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровых шин EMS+ и Daesung

Адаптер цифровой шины Modbus

2 шт. аналоговые 0-10В

• Тип — аналоговые NTC, RS-485, цифровые
• Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — до 120 шт.

• Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
• Модели — МЛ-711, МЛ-714, МЛ-740, МЛ-745, МЛ-785

• Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

• Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
• Модели — МЛ-712, МЛ-570
